Vermessungsmaschine -Stehender Mensch
Description spine measuring: Solid Aluminium profile frame system for wall installation height about 2.200mm At the front frame of this system we install linear guiding systems that do not allow pivoting of the measuring pin shape. In total 36 measuring pins. At the front of each pin we print with a 3D printer a special shape Each measuring pin has at the end a target plate for a laser deflection measuring system (contactless). Behind the Pin targets we install a linear axis with a precision laser deflection sensor. Over a 24V dc motor this laser sensor travels from up to downside to record all pin deflection values over our measuring software. The DASYLab Software control over a USB Measuring card the movements and the measuring In case of order we need from customer side a Windows 10 Notebook PC with administration rights. Measuring principle: The Test person stand at the head and Heel fixation points. The test engineer must push all pins
26 pc in a location from head started with 50mm distance to each pin (same like at MSZM) and further 10 pins in a distance of 100mm between each pin.
At the 50mm Pins it will be smaller spine shape at the 100mm it will be e more in width shape to measure better the legs of a person.
Toward to the spine and backside of the test person to get in contact.
The he can start the measuring on a customer PC where we can install our DASYLab control Software.
As result you can get the measured points to an Excel sheet interface.
Beschreibung Wirbelsäulenmessung:
Massives Aluminium-Profilrahmensystem für Wandmontagehöhe ca. 2.200 mm
Am vorderen Rahmen dieses Systems installieren wir Linearführungssysteme, die kein Schwenken der Messstiftform ermöglichen. Insgesamt 36 Messstifte.
26 Stk. An einer Stelle vom Kopf entfernt mit einem Abstand von 50 mm zu jedem Stift (wie bei MSZM) und weitere 10 Stifte in einem Abstand von 100 mm zwischen jedem Stift.
An der Vorderseite jedes Stifts drucken wir mit einem 3D-Drucker in einer speziellen Form
Bei den 50-mm-Stiften ist die Wirbelsäulenform kleiner, bei den 100-mm-Stiften ist sie breiter, um die Beine einer Person besser messen zu können.
Jeder Messstift hat am Ende eine Zielplatte für ein Laserablenkungsmessun-System (kontaktlos).
Hinter den Stiftzielen installieren wir eine lineare Achse mit einem Präzisions-Laserablenkungssensor.
Über einen 24-V-Gleichstrommotor bewegt sich dieser Lasersensor von oben nach unten, um alle Pin-Durchbiegungswerte über unsere Messsoftware aufzuzeichnen.
Die DASYLab-Software steuert über eine USB-Messkarte die Bewegungen und die Messung
Bei Bestellung benötigen wir vom Kunden einen Windows 10 Notebook-PC mit Administratorrechten.
Messprinzip:

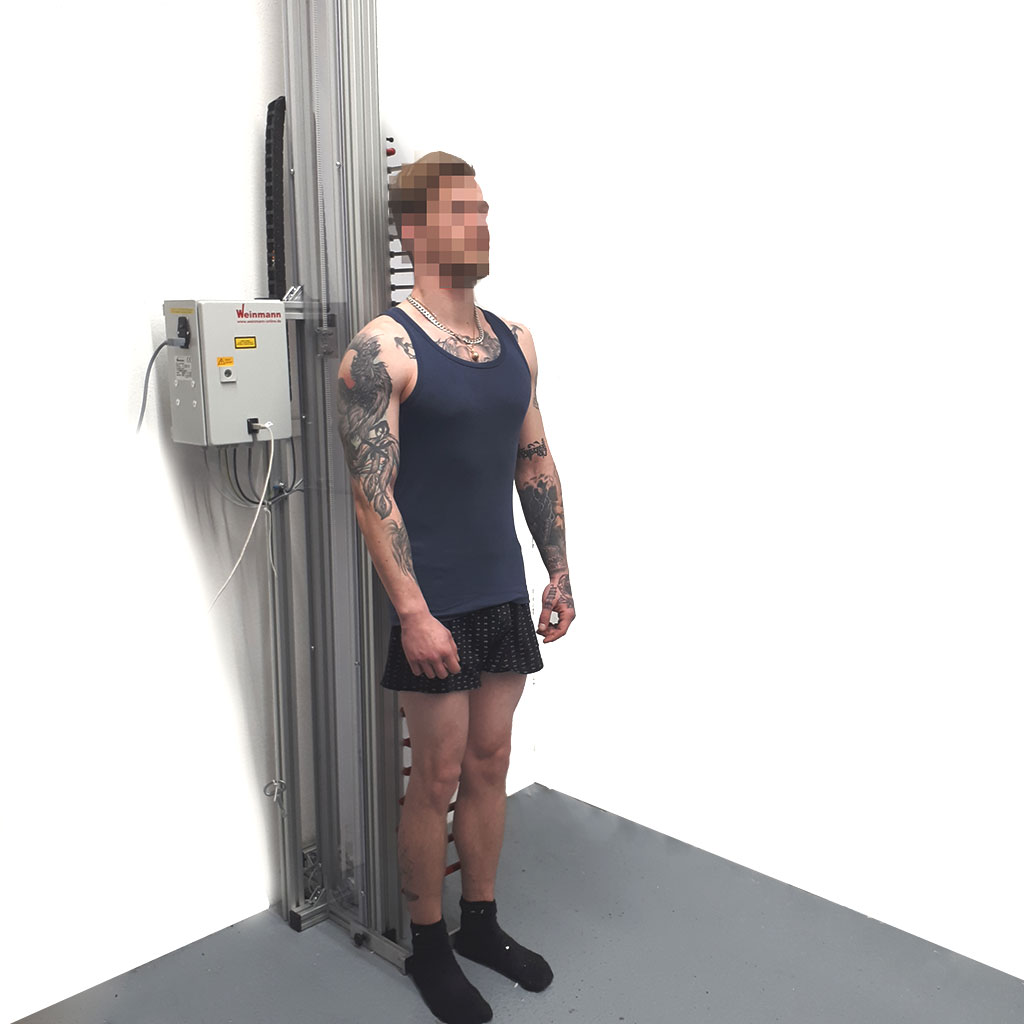

Die Testperson steht an den Befestigungspunkten für Kopf und Ferse. Der Testingenieur muss alle Stifte drücken.
In Richtung Wirbelsäule und Rückseite der Testperson, um Kontakt aufzunehmen.
Er kann die Messung auf einem Kunden-PC starten, auf dem wir unsere DASYLab-Steuerungssoftware installieren können.
Als Ergebnis können Sie die gemessenen Punkte auf eine Excel-Tabellenoberfläche übertragen.
